- Adatto per: Scriccatura, taglio manuale e taglio semi-automatico
- Consigliato per taglio di 12 mm (1/2"), a velocità> 500 mm/m (20 IPM)
- Per il taglio massimo di 19 mm (3/4"), a velocità di 250 mm/m (10 IPM)
- Capacità di perforazione meccanizzata 10 mm (3/8") massima
- Capacità di separazione 25 mm (1") a bassa velocità
L'impianto da taglio Plasma Powermax45 di Hypertherm è dotato di:
- Tecnologia brevettata di taglio a contatto rende il Powermax45 XP facile da usare, anche per gli operatori inesperti
- Conical Flow ™: permette di aumentare la densità di energia dell'arco al fine di ottenere una qualità di taglio superiore con la creazione di una bava molto ridotta.
- 'boost conditioner': compensa le variazioni della tensione di ingresso su linee da 200 V - 240 V, fornendo prestazioni migliorate in condizione di alimentazione con moto-generatori e tensioni fluttuanti
Materiale scaricabile
Capacità di Scriccatura dell'Impianto Taglio Plasma manuale POWERMAX 45 XP
Capacità di Scriccatura | Quantità rimozione metallo | Profilo scriccatura |
---|---|---|
Scriccatura tipica | 3,4 kg /ora | 3,2 mm P x 6,8 mm L |
Capacità di Taglio dell'Impianto Taglio Plasma manuale POWERMAX 45 XP
Capacità di Taglio | Spessore | Velocità di Taglio |
---|---|---|
Consigliato: | 12 mm | 500 mm/min |
19 mm | 250 mm/min | |
Taglio di Separazione (manuale): | 25 mm | 125 mm/min |
Sfondamento (per uso manuale o con AVC): | 10 mm |
Specifiche Tecniche dell'impianto Taglio Plasma manuale POWERMAX 45 XP
Alimentazione: | 230 V, mono-fase, 50-60 Hz |
400 V, tri-fase, 50-60 Hz | |
Corrente di Ingresso @ 5.95 kW: | 380 V / 400 V, tri-fase, 10,5 A / 10 A |
Corrente d'Uscita: | 20 A - 45 A |
Fattore di Servizio: | 60% @ 41 A - 230 V, mono-fase |
100% @ 32 A - 230 V, mono-fase | |
50% @ 45 A - 380 V / 400 V, tri-fase | |
60% @ 41 A - 380 V / 400 V, tri-fase | |
100% @ 32 A - 380 V / 400 V, tri-fase | |
Tensione a Vuoto: | 275 VDC |
Alimentazione Gas: | aria o azoto puliti, asciutti e privi di olio |
Portata Gas: | 170 l/min; 360 scfh; 6 cfm |
Pressione del Flusso: | 6.2 bar (90 psi) |
Torce: | Torcia manuale T45v, torcia per macchina T45m |
Dimensioni (A x L x P | H X W X D): | 348 mm (13.70'') x 172 mm (6.75'') x 426 mm (16.75'') |
Peso netto: | Con Torcia da 20° (6100 mm): 16 kg (35 lb) |
NOTE aggiuntive: | Le specifiche e la disponibilità del prodotto possono variare in base al paese |
Contributi Video

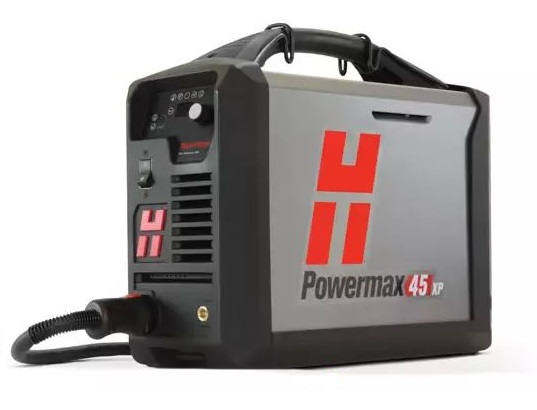

Impianto per il Taglio Plasma Manuale Powermax 45 XP
Powermax45® XP è un sistema altamente portatile di taglio plasma in grado di sostenere una vasta gamma di applicazioni. L’Impianto Powermax45® XP offre una capacità di taglio più ampia – metalli fino a 16 mm – oltre a velocità di taglio più elevate e a una regolazione del gas automatica per montaggio e funzionamento semplificati e velocizzati. Sopportano il taglio meccanizzato e il taglio manuale per una gamma più ampia di spessori di metalli oltre a capacità avanzate per la scriccatura di precisione quali rimozione della saldatura a punti, e la marcatura.
Vantaggi Principali:
- Facile da usare: Il sistema comprende tutto quello che serve per tagliare in maniera facile e veloce
- Le dimensioni ridotte e il peso leggero forniscono una portabilità eccezionale per un sistema di taglio da 12 mm (1/2 “) – 14% più leggero rispetto al sistema precedente e offre una maggiore potenza di taglio
- Il sistema Boost Conditioner ™ (sui modelli CSA) compensa le variazioni della tensione di ingresso su linee da 200 V – 240 V, fornendo prestazioni migliorate sulla linea di bassa tensione, sui moto-generatori e sulla potenza di ingresso fluttuante
- L’interfaccia CNC e il collegamento della torcia FastConnect ™ aumentano la versatilità per l’uso manuale e semi-automatico
- Il design Powercool ™ consente il raffreddamento dei componenti interni in modo più efficace per una maggiore affidabilità del sistema e tempi di attività migliorati
- La tecnologia Smart Sense™ assicura che la pressione dell’aria sia sempre impostata correttamente
- Una serie estesa di capacità per applicazioni attraverso consumabili speciali per il taglio dettagliato, il taglio con portata allungata, la scriccatura, la scriccatura di precisione, e la marcatura

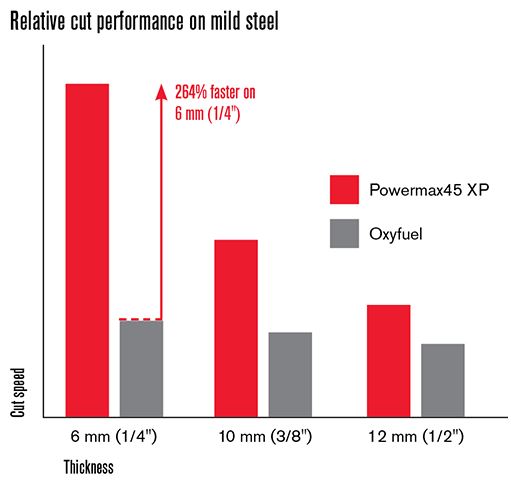

- Completa il lavoro più rapidamente con velocità di taglio di 1,5 volte superiori rispetto all’ossitaglio su acciaio al carbonio da 6 mm
- La qualità di taglio e scriccatura superiore riduce il tempo impiegato per la preparazione del bordo e per la molatura
- La nuova funzionalità con interruttore per la disattivazione della torcia consente un cambio più veloce e più facile dei consumabili
- L’efficienza del taglio plasma è migliore dell’11% rispetto al sistema precedente, consentendovi di tagliare più acciaio con un minor impiego di energia e in meno tempo
- Tutti i componenti del sistema plasma sono riciclabili

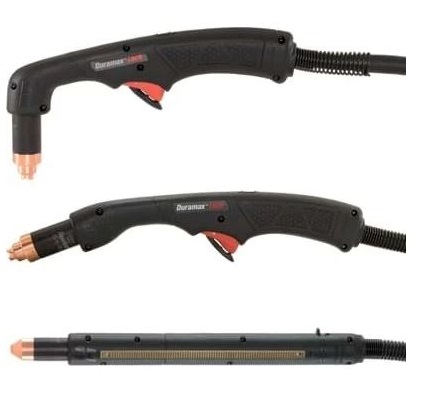

Vantaggi Principali della Torcia:
- Conical Flow ™: permette di aumentare la densità di energia dell’arco al fine di ottenere una qualità di taglio superiore con la creazione di una bava molto ridotta.
- La tecnologia brevettata di taglio a contatto rende il Powermax45 XP facile da usare, anche per gli operatori inesperti
- Il design a doppio angolo prolunga la durata dell’ugello e riduce i costi operativi
Vantaggi Principali della Torcia:
- La torcia conica a 75 gradi offre un’eccellente visibilità dell’arco, controllo e accesso ad applicazioni difficili da raggiungere
- Qualità simile a FineCut® su materiali sottili, pur offrendo prestazioni complete su metalli più spessi
- La tecnologia degli elettrodi HyLife® estende la durata dei consumabili e riduce i costi operativi

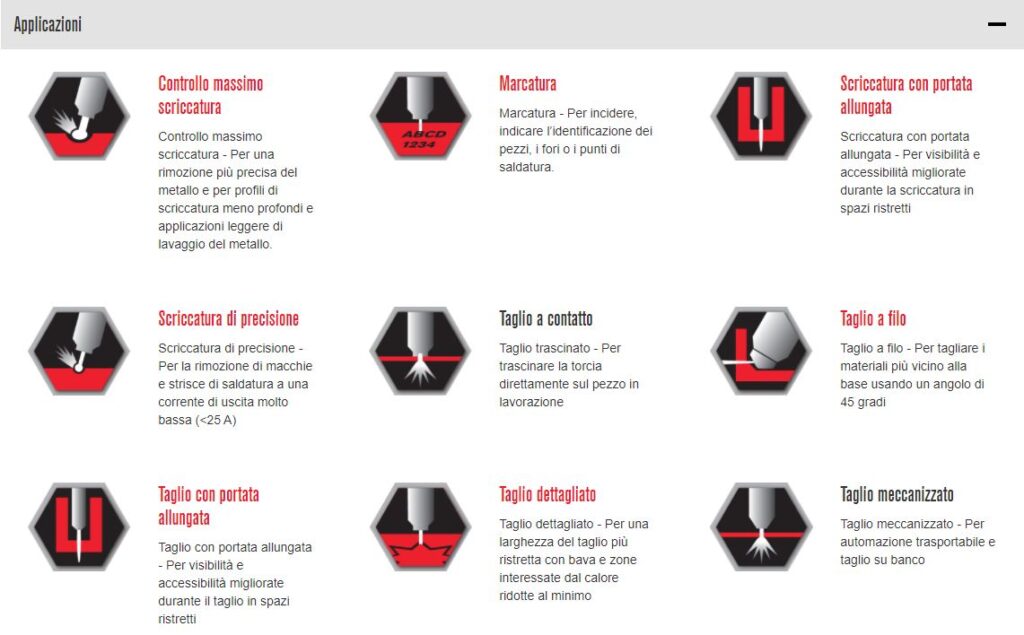

Applicazioni Supportate
Di seguito sono riportate tutte le Applicazioni nelle quali è possibile utilizzare questo prodotto:
Controllo massimo scriccatura
Controllo massimo scriccatura – Per una rimozione più precisa del metallo e per profili di scriccatura meno profondi e applicazioni leggere di lavaggio del metallo.
Marcatura
Marcatura – Per incidere, indicare l’identificazione dei pezzi, i fori o i punti di saldatura.
Scriccatura con portata allungata
Scriccatura con portata allungata – Per visibilità e accessibilità migliorate durante la scriccatura in spazi ristretti
Scriccatura di precisione
Scriccatura di precisione – Per la rimozione di macchie e strisce di saldatura a una corrente di uscita molto bassa (<25 A)
Taglio a contatto
Taglio trascinato – Per trascinare la torcia direttamente sul pezzo in lavorazione
Taglio a filo
Taglio a filo – Per tagliare i materiali più vicino alla base usando un angolo di 45 gradi
Taglio con portata allungata
Taglio con portata allungata – Per visibilità e accessibilità migliorate durante il taglio in spazi ristretti
Taglio dettagliato
Taglio dettagliato – Per una larghezza del taglio più ristretta con bava e zone interessate dal calore ridotte al minimo
Taglio meccanizzato

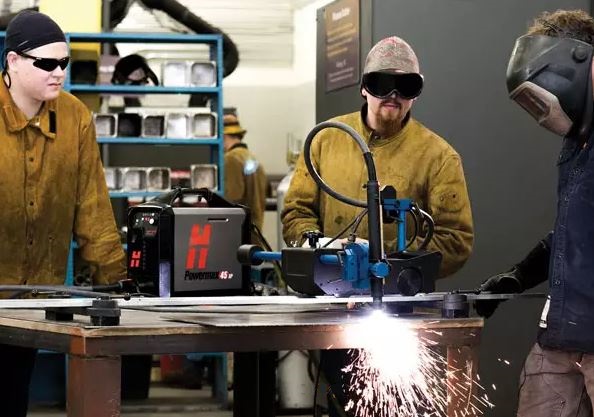

Taglio meccanizzato – Per automazione trasportabile e taglio su banco
Tabella di taglio in produzione
Materiale | Spessore pollici |
Attuale A |
Velocità di taglio in produzione* pollici/min |
|
---|---|---|---|---|
Acciaio al carbonio | 10 GA | 45 | 181 | |
1/4 | 45 | 72 | ||
3/8 | 45 | 38 | ||
1/2 | 45 | 24 | ||
5/8 | 45 | 16 | ||
Acciaio inox | 10 GA | 45 | 134 | |
1/4 | 45 | 59 | ||
3/8 | 45 | 29 | ||
1/2 | 45 | 19 | ||
5/8 | 45 | 13 | ||
Alluminio | 1/8 | 45 | 263 | |
1/4 | 45 | 104 | ||
3/8 | 45 | 42 | ||
1/2 | 45 | 26 | ||
5/8 | 45 | 14 |
Materiale | Spessore mm |
Attuale A |
Velocità di taglio in produzione* mm/min |
---|---|---|---|
Acciaio al carbonio | 3 | 45 | 5590 |
6 | 45 | 2110 | |
10 | 45 | 920 | |
12 | 45 | 690 | |
16 | 45 | 400 | |
Acciaio inox | 3 | 45 | 4725 |
6 | 45 | 1695 | |
10 | 45 | 870 | |
12 | 45 | 540 | |
16 | 45 | 320 | |
Alluminio | 3 | 45 | 7120 |
6 | 45 | 3095 | |
10 | 45 | 1015 | |
12 | 45 | 745 | |
16 | 45 | 340 |
* Le velocità di taglio di produzione sono il risultato dei test di laboratorio Hypertherm. Per prestazioni di taglio ottimali, le velocità di taglio effettive possono variare in base alle applicazioni di taglio. Per ulteriori informazioni, consultare il manuale dell’operatore.
